3 Description et fonctionnement

3.1 Fonction globale du mécanisme

L’analyse du paragraphe précédent nous permet de définir :

La matière d’œuvre : La position du portail, articulé autour d’un axe vertical.
La fonction globale : Ouvrir et fermer le battant d’un portail, suivant un processus automatique et sans déploiement d’effort pour l’utilisateur. De façon plus générale, on la notera : Manœuvrer LE PORTAIL

3.2 Description

Position du portail par rapport au pilier

Les figures ci-après montrent, en due de dessus, la position de l’axe d’articulation des battants par rapport aux piliers.

Deux cas peuvent être envisagés.

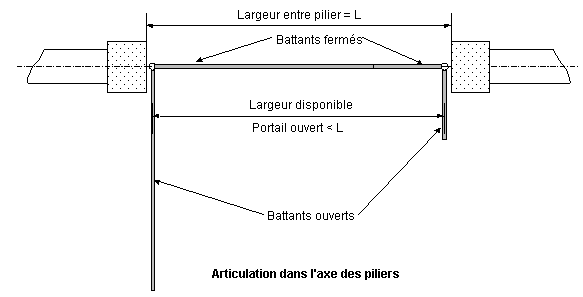

- Articulation dans l’axe de l’alignement des piliers : dans ce cas, la largeur disponible lorsque le portail est ouvert est inférieure à la largeur entre piliers.

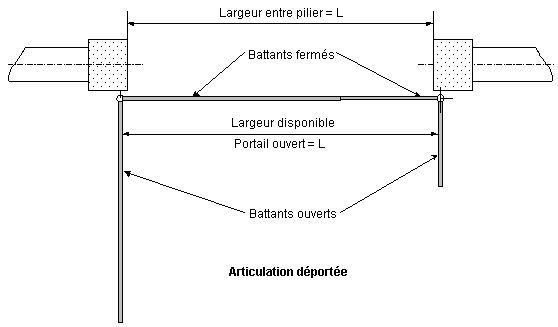

- Articulation déportée sur la face interne des piliers (côté propriété) : Dans ce cas, la largeur disponible lorsque le portail est ouvert est identique à la largeur entre piliers.

3.3 Fonctionnement

La fonction globale du système impose que le système soit du type mécanisé à fonctionnement automatique.

Le système pourra fonctionner suivant deux modes de fonctionnement indépendant l’un de l’autre :

• • Fonctionnement simultané des deux battants
  • Fonctionnement indépendant d’un battant servant dans ce cas de portillon

D’autre part un fonctionnement manuel est à prévoir en cas de panne d’alimentation en énergie.

La figure suivante donne le graphe de coordination des tâches pour le fonctionnement automatique indépendant d’un seul battant.

3.4 Commande

La transmission des informations de commande sera réalisée de deux façons différentes :

• • Par liaison électrique,
  • A distance, par ondes radio.

Les lieux de commande sont les suivants :

• • Au portail coté extérieur : Clavier à code.
  • Au portail coté intérieur : Bouton poussoir.
  • Depuis la maison : Bouton poussoir intégré à un Interphone.
  • Depuis un véhicule et prés du portail côté intérieur et coté extérieur : Emetteur d’ondes radio.

3.5 Caractéristiques imposées

Les qualités essentielles attendues sont la fiabilité et la sécurité de fonctionnement. Elles impliquent les caractéristiques suivantes :

• • Blocage des battants dans le sens de l’ouverture.
  • Débrayage de la transmission à l’ouverture et à la fermeture en cas de butée sur un obstacle inattendu (pierre, véhicule stoppé, enfant, animal, etc.)
  • Commande manuelle par action sur les battants en cas de panne de l’énergie motrice.
  • Manœuvre possible par grand vent.

Le système évoluant sur un lieu de passage et à l’extérieur, il est nécessaire qu’il soit protégé contre :

• • La pluie isolation électrique, étanchéité, oxydation).
  • Les variations de température (de –20° à 45° C)
  • Les projections de boue et de graviers.

De plus, il est nécessaire que le système ne comporte aucune partie contondante ou tranchante externe.

3.6 Caractéristiques techniques données par le constructeur :

• Tension d’alimentation : 230 Vac (+6% -10 %)
• Débit de la pompe : 0,75 l/min ou 1 l/min
• Force de traction et de poussée : 0 à 500 daN.
• Nombre maximum de cycles/heure : 55
• Température de fonctionnement : -20 °C +55 °C
• Indice de protection : IP 55
• Vitesse de la tige : 1,3 cm/s ou 1 cm/s
• Course utile de la tige : 240 mm
